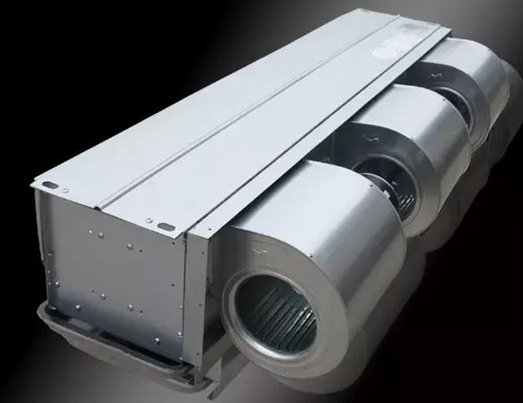

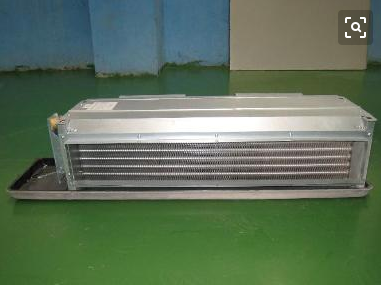

風機盤管裝置簡稱為風機盤管裝置。。它是由小型風機、電機和盤管(空氣換熱器)組成的空調系統的終端設備之一。當冷水或熱水流過盤管時，它與管道外的空氣交換熱量，從而空氣被冷卻、除濕或加熱，以調節室內室內空氣質量參數。它是一種常見的冷卻和加熱終端設備。
    功能動作
    1。風機盤管應創造一個適合人類舒適的室內空氣環境。由于室內空氣環境對人體舒適起著非常重要的作用，創造人體舒適所需的室內空氣環境成為空調工作的首要任務。如果要求室內空氣溫度相對于濕度為24neon11Y和55%，那么空調工作不僅要保持24Yao的溫度基礎和55%的濕度基礎，還要保證11Y的溫度精度和*5%的濕度精度(I。e。允許的溫度和濕度波動范圍)，以及更高的新鮮度和清潔度。
    2。風機盤管機組應滿足工藝生產所需的室內空氣環境。一些生產過程需要極高的溫度和濕度環境。溫濕度條件不僅直接影響生產過程的正常運行，還影響產品的產量和質量。如紡織品生產、精密儀器生產和藥品生產技術等。
    3、消除室內有害氣體和集中濕熱。舒適的空調房間內的二氧化碳、衛生間的異味、工藝空調生產車間產生的有毒、有氣味的有害氣體以及散發大量熱量和水分的局部，必須通過空調和排氣設施由風機盤管機組排除，以獲得良好的室內空氣環境。

    安裝的一般技術要求
    1、風機盤管機組安裝前應進行檢查，應進行外觀檢查、三速運行和水壓試驗。
    2。管道與風機盤管裝置連接時，應采用軟管連接。
    3。風機盤管的供應和回流閥及過濾器應安裝在盤管附近，并位于冷凝盤上方。。
    4、風機盤管吊裝時，吊裝應牢固，位置正確，并有0。003斜井至凝析油罐區出口處，井架和盤管接頭應用雙螺母緊固。隱藏式線圈吊頂應配備可移動的檢查門，以便于單元和維護。。
    5、風機盤管與給排水管道的連接操作應使用專用工具，防止盤管接口、冷凝盤與冷凝管道的連接應使用200毫米長的塑料軟管和專用夾具夾緊。
    6。風機盤管應連接到?jīng)_洗后的管道上，以防止盤管堵塞。如果安裝了過濾器，只有在系統調試后才能交付剝離和清潔。。

    風機盤管裝置的安裝
    1、風機盤管機組安裝前應進行單機三速試運行和水壓試驗，試驗壓力為系統工作壓力的1。5次，無滲漏合格。
    符號描述：1-撓性連接；2-電動二通閥；3-截止閥；4-Y型過濾器；5-吊桿；6-風機盤管裝置；7-風管的撓性連接；8-冷凝水排放。
    2。風機盤管裝置的進出口閥應盡可能靠近冷凝盤安裝，以防止閥桿泄漏到室內。
    3、風管、回風波紋管和風口與風機盤管的連接應緊密牢固。
    4、排水坡度應正確，安裝風機盤管時可略微傾斜至冷凝水排水管。

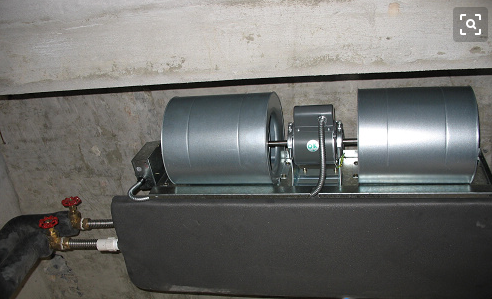

    水平風機盤管機組吊桿與地板之間的接縫；
    水平風機盤管安裝節點：
    風機盤管裝置的現場安裝方式(不帶回風箱)：
    風機盤管裝置的現場安裝方式(返回波紋管)：
